Vlan Routing L3 Switch (SVI)

1 minute read
Network
, ,

Selamlar, bu yazımda VLAN Routing’in L3 bir Switch ile nasıl yapılacağını bir LAB senaryosu üzerinde yapacağım..

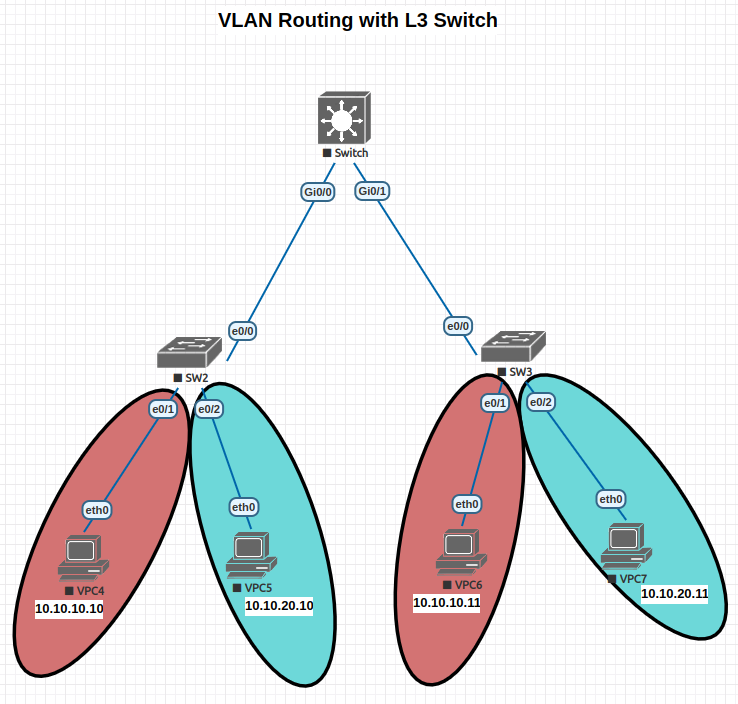

LAB’ı aşağıdaki topoloji üzerinde uygulayacağım.

vlan

Başlayalım.

İlk olarak cihazlara IP verelim.

VPC4:

VPCS> ip 10.10.10.10 255.255.255.0 gateway 10.10.10.1

VPC5:

VPCS> ip 10.10.20.10 255.255.255.0 gateway 10.10.20.1

VPC6:

VPCS> ip 10.10.10.11 255.255.255.0 gateway 10.10.10.1

VPC7:

VPCS> ip 10.10.20.11 255.255.255.0 gateway 10.10.20.1

Şimdi Switch’lerde VLAN’ları oluşturalım ve portlara atayalım.

SW2:

Switch>en
Switch#conf t
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#exit

Switch(config)#int e0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit

Switch(config)#int e0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit

#Vlan'ların geçeceği port trunk olmalı
Switch(config)#int e0/0
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk

SW3:

Switch>en
Switch#conf t
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#exit

Switch(config)#int e0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit

Switch(config)#int e0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit

#Vlan'ların geçeceği port trunk olmalı
Switch(config)#int e0/0
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk

Vlanları L3 Switch’de de oluşturup bu Vlan’lar için SVI oluşturacağız ve Routing’i açacağız.

L3_Switch:

L3_Switch>en
L3_Switch#conf t
L3_Switch(config)#vlan 10
L3_Switch(config-vlan)#vlan 20
L3_Switch(config-vlan)#exit

#SVI oluşturma
L3_Switch(config)#int vlan 10
L3_Switch(config-if)#ip addr 10.10.10.1 255.255.255.0
L3_Switch(config-if)#description Vlan10
L3_Switch(config-if)#exit

L3_Switch(config)#int vlan 20
L3_Switch(config-if)#ip addr 10.10.20.1 255.255.255.0
L3_Switch(config-if)#description Vlan20
L3_Switch(config-if)#exit

#Routing enable etme
L3_Switch(config)#ip routing

Test:

VLAN10: VPC4 > VPC6:

VPCS> ping 10.10.10.11

84 bytes from 10.10.10.11 icmp_seq=1 ttl=64 time=2.685 ms
84 bytes from 10.10.10.11 icmp_seq=2 ttl=64 time=2.833 ms
84 bytes from 10.10.10.11 icmp_seq=3 ttl=64 time=2.341 ms
84 bytes from 10.10.10.11 icmp_seq=4 ttl=64 time=2.329 ms
84 bytes from 10.10.10.11 icmp_seq=5 ttl=64 time=2.443 ms

VLAN20: VPC7 > VPC5:

VPCS> ping 10.10.20.10

84 bytes from 10.10.20.10 icmp_seq=1 ttl=64 time=3.135 ms
84 bytes from 10.10.20.10 icmp_seq=2 ttl=64 time=2.930 ms
84 bytes from 10.10.20.10 icmp_seq=3 ttl=64 time=2.866 ms
84 bytes from 10.10.20.10 icmp_seq=4 ttl=64 time=2.878 ms
84 bytes from 10.10.20.10 icmp_seq=5 ttl=64 time=2.571 ms

Teşekkürler,

İyi Çalışmalar.
