PPP Multilink Konfigürasyonu

1 minute read
Network
,

PPP Multilink, routerlar arasındaki birden fazla fiziksel bağlantıyı tek bir mantıksal bağlantı yapmak amacıyla kullanılır. Bazı özellikleri:

  • Yük Dengeleme,
  • Bant Genişliğinin Artırılması,
  • Verimlilik,
  • Yedeklilik.

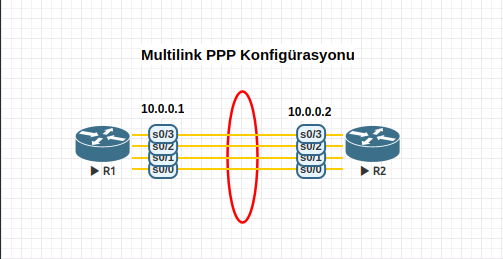

Multilink PPP LAB: Aşağıdaki basit yapıyı konfigüre edeceğim.

ppp

Bu yapıda serial 4 kablo ile bağlanmış iki router var. R1 ile başlayalım.

R1:

R1#conf t
R1(config)#interface multilink 1
R1(config-if)#ip addr 10.0.0.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#ppp multilink
R1(config-if)#ppp multilink group 1
R1(config-if)#exit

R1(config)#int ser0/0
R1(config-if)#encapsulation ppp
R1(config-if)#ppp multilink
R1(config-if)#ppp multilink group 1
R1(config-if)#no sh

R1(config-if)#int ser0/1
R1(config-if)#encapsulation ppp
R1(config-if)#ppp multilink
R1(config-if)#ppp multilink group 1
R1(config-if)#no sh

R1(config-if)#int ser0/2
R1(config-if)#encapsulation ppp
R1(config-if)#ppp multilink
R1(config-if)#ppp multilink group 1
R1(config-if)#no sh

R1(config-if)#int ser0/3
R1(config-if)#encapsulation ppp
R1(config-if)#ppp multilink
R1(config-if)#ppp multilink group 1
R1(config-if)#no sh
R1(config-if)#exit

R2:

R2(config)#interface multilink 1
R2(config-if)#ip addr 10.0.0.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#ppp multilink
R2(config-if)#ppp multilink group 1
R2(config-if)#exit

R2(config)#int ser0/0
R2(config-if)#encapsulation ppp
R2(config-if)#ppp multilink
R2(config-if)#ppp multilink group 1
R2(config-if)#no sh

R2(config-if)#int ser0/1
R2(config-if)#encapsulation ppp
R2(config-if)#ppp multilink
R2(config-if)#ppp multilink group 1
R2(config-if)#no sh

R2(config-if)#int ser0/2
R2(config-if)#encapsulation ppp
R2(config-if)#ppp multilink
R2(config-if)#ppp multilink group 1
R2(config-if)#no sh

R2(config-if)#int ser0/3
R2(config-if)#encapsulation ppp
R2(config-if)#ppp multilink
R2(config-if)#ppp multilink group 1
R2(config-if)#no sh
R2(config-if)#exit

Ping testi:

R1 » R2:

R1#ping 10.0.0.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.0.0.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 9/9/9 ms

R2 » R1:

R2#ping 10.0.0.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.0.0.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 10/10/11 ms

Teşekkürler,

İyi Çalışmalar.
